Комплект защиты от протечек "Аквасторож" Эксперт Радио 1х25 PRO
02.03.2016, 02:36

Комплект защиты от протечек "Аквасторож" Эксперт Радио 1х25 PRO
ЦЕНА:22900 рублей.

"Аквасторож" производится российской компанией ООО «Суперсистема» по лицензии Germany Engineering Group Ltd.

Комплект "Аквасторож" Эксперт Радио 1х25 PRO - инновационная система защиты от протечек водопровода и подтопления помещений. Он автоматически блокирует холодное и горячее водоснабжение при квартирных потопах. Область применения: защита имущества и ответственности владельцев квартир, коттеджей, гостиниц, офисов и прочих объектов недвижимости.

Система "Аквасторож" выявляет потопы с помощью специальных датчиков, подключенных к электронному блоку управления (контроллеру). Как только датчики протечки оказываются затоплены водой (прорвало трубу, потек кран или полотенцесушитель, перелило ванну или раковину и т.д.), контроллер системы выдает предупредительный сигнал и закрывает подключенные к нему электрические краны, установленные в определенных участках трубопровода, защищая помещение от "наводнения". Время закрытия крана - 2,5 секунды, полное время срабатывания защиты - 3 секунды.

Комплект "Аквасторож" Эксперт Радио 1х25 PRO специально разработан для защиты загородного дома (дачи, коттеджа), имеющего автономное водоснабжение. Для этого в комплект включены специальный контроллер серии PRO и кран с диаметром подсоединения 25 мм (1").

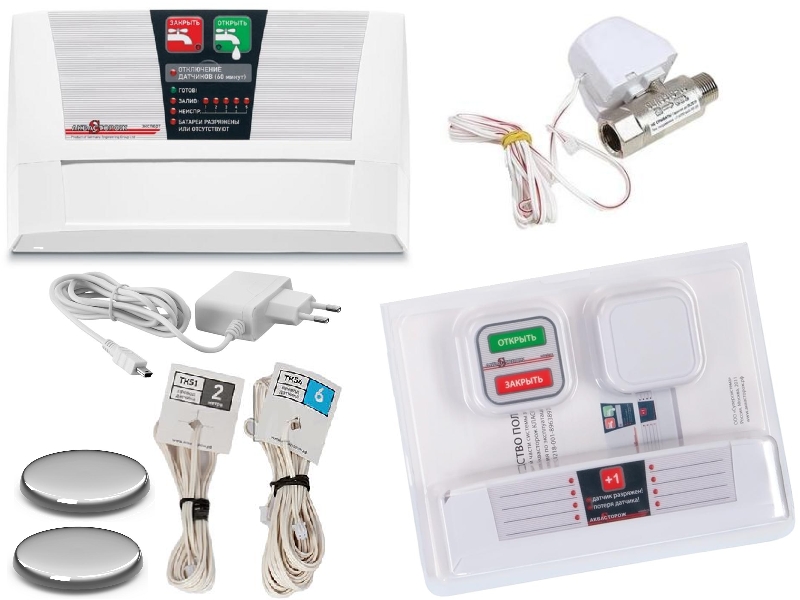

Комплект "Аквасторож" Эксперт Радио 1х25 PRO включает в себя:

- Контроллер (электронный блок управления) Аквасторож ЭКСПЕРТ PRO

- Радиобазу

- Датчики протечки проводные ЭКСПЕРТ (2 шт.) с длиной подсоединительного провода 2 м и 6 м

- Датчики протечки беспроводные (2 шт.)

- Кран с электроприводом ЭКСПЕРТ (1 шт.) с диаметром подсоединения 25 мм (1")

- Блок питания 5,5 В с миниUSB-разъемом

- Батарейки типа R14 (С), 3 шт.

- Батарейки типа R03 (ААА), 4 шт.

- Комплект крепежа

Главный узел системы защиты от протечек водопровода и квартирных потопов "Аквасторож" Эксперт Радио 1х25 PRO - контроллер «Аквасторож ЭКСПЕРТ PRO» (электронный блок управления). Контроллер «Аквасторож» – это управляющий модуль всей системы. К нему подключаются все остальные компоненты. В одном блоке комплекта Эксперт Радио вместе с контроллером идут радиобаза и батарейный отсек.

В контроллер версии PRO встроено силовое реле, рассчитанное на напряжение 220 В и максимальный ток 16 А, позволяющее контролировать работу насоса, насосной станции и других внешних высоковольтных устройств. При протечке, реле автоматически размыкает цепь электропитания и, подключенный к нему, аппарат отключается. Реле энергонезависимое (бистабильное), поэтому, после отключения, насос останется выключенным даже после полного разряда батарей.

При подключении насоса к системе Аквасторож, фазный провод кабеля электропитания насоса вставляется «в разрыв» через бистабильное реле контроллера. При срабатывании системы Аквасторож на «Залив», цепь питания насоса размыкается. При нажатии кнопки «Открыть», цепь питания насоса восстанавливается.

Все режимы работы системы, кроме беспроводных датчиков, отражаются при помощи светодиодов на панели управления. Кроме того, предусмотрена звуковая сигнализация. При неисправности или обрыве электроцепи электрокранов, в электронном блоке управления "Аквасторож" Эксперт предусмотрена, также, светодиодная индикация на плате контроллера. Работа беспроводных датчиков отражается на панели управления радиобазы.

Режимы индикации :

Светодиод на кнопке «Закрыть»

Горит постоянно при закрытых кранах и работе от блока питания (мигает при работе от батарей и, соответственно, закрытых кранах).

Светодиод на кнопке «Открыть»

Горит постоянно при открытых кранах и работе от блока питания (мигает при работе от батарей и, соответственно, открытых кранах).

Светодиод «Готов!» (режим «Охрана»)

Предназначен для индикации готовности контроллера к управлению кранами. Горящий светодиод «Готов!» сигнализирует о полном (или более 80%) заряде встроенного ИБП (источник бесперебойного питания).

Светодиод «Залив датчика!»

Мигает в случае залива одного или нескольких датчиков протечки до тех пор, пока не будет нажата любая кнопка. При этом горит светодиод, соответствующий залитому датчику ЭКСПЕРТ (1 ... 5). При заливе датчика КЛАССИКА горит только светодиод "Залив".

Светодиод «Батареи разряжены или отсутствуют!»

Постоянно горит при отсутствующих или частично разряженных батареях. Мигающий диод «Батареи разряжены или отсутствуют» при погасших диодах на кнопках «Закрыть» и «Открыть» обозначает работу от встроенного ИБП (источник бесперебойного питания) без внешнего питания (без батарей и БП).



Светодиод «Отключение датчиков (60 минут)»

Горит в течение 60 минут после нажатия на кнопку «Отключение датчиков (60 минут)». Означает, что система не будет реагировать на залив датчиков 60 минут.

Светодиод «Неиспр.»

В режиме «Обрыв цепи датчика»: мигает светодиод «Отключение датчиков (60 минут)», мигает светодиод потерянного датчика, мигает светодиод «Неиспр.».





В режиме «Обрыв цепи крана»: одновременно мигают светодиоды «Открыть» и «Закрыть», мигает светодиод «Неиспр.», мигает светодиод потерянного крана (1 ... 5).



В режиме «Неисправность крана»: мигает светодиод «Неиспр.», горит светодиод «Закрыть», мигает светодиод «Открыть», мигает светодиод поврежденного крана (1 ... 5).



Управление беспроводными компонентами системы осуществляет специальный модуль - РАДИОБАЗА.

Радиобаза закрепляется на блоке управления  "Аквасторож" Эксперт Радио PRO и подсоединяется к контроллеру через специальный разъем.

Режимы управления и индикация работы системы с беспроводными компонентами и беспроводных датчиков протечки :

Благодаря компактным размерам, блок управления системы АКВАСТОРОЖ можно разместить в любом удобном месте.

Одним из главных показателей надежности электронной системы является стабильность электропитания и независимость от сбоев в электроснабжении. Система защиты от протечек и подтопления "Аквасторож" снабжена тройной системой электропитания. В качестве основного источника питания используется сетевое (адаптер 5 В) и/или автономное (батареи 4.5 В) электропитание. В дополнение к ним имеется встроенный источник бесперебойного питания (ИБП) на основе высокоемких суперконденсаторов (ионисторов), которые, в случае критической ситуации, обеспечивают резервное электропитание.

Благодаря тройному электропитанию, система Аквасторож является более мобильной - при установке нет необходимости размещать ее возле розетки, она прекрасно работает от батареек. А благодаря ионисторам, Аквасторож сработает, даже если отключат электричество и сядут батарейки. Длительность работы от полностью заряженного ИБП составляет 1 час, после чего система запускает программу автозакрытия кранов и уходит в режим «Сон».

Важной функцией системы АКВАСТОРОЖ является Самоочистка кранов. Контроллер «Аквасторож» серии «ЭКСПЕРТ PRO» запрограммирован на самоочистку кранов каждые 14 дней от отложений на шаровой заслонке для предотвращения закисания. Программа самоочистки запускается ровно через 14 дней после последнего нажатия на кнопку «Открыть», далее повторяется с этой же периодичностью.

Контроллер «ЭКСПЕРТ PRO» осуществляет анализ и полный контроль работоспособности подключенных кранов «ЭКСПЕРТ» при помощи периодического опроса.

Система «Аквасторож ЭКСПЕРТ» анализирует и контролирует:

  • Состояние кранов (положение кранов, подключение новых кранов)
  • Обрыв цепи подключенных кранов
  • Возникновение внештатных ситуаций (неисправность и закисание)

В комплект "Аквасторож" Эксперт Радио 1х25 PRO входит 1 шаровой кран ЭКСПЕРТ с электроприводом с диаметром подсоединения 25 мм (1").

Шаровой электрокран «Аквасторож» устанавливается за вводным вентилем водопровода, на выходе гидробака насосной станции и т.п., при попадании воды в датчик, по команде контроллера, он перекрывает подачу воды. Время срабатывания защиты - 3 секунды. К контроллеру "Аквасторож" Эксперт можно подключить до 3 электрокранов Эксперт-25, или до 5 электрокранов Эксперт-15 или Эксперт-20.

Пример установки шарового крана с электроприводом Эксперт-25 в магистраль от гидробака насосной станции к потребителям на фото ниже.

Высокая скорость закрытия, большой крутящий момент, прочный полнопроходный корпус из высококачественной латуни, полный контроль работоспособности, технология Teflosil (ультрамягкий ход шаровой заслонки) – это особенности электрокранов «Аквасторож». Как устроен электрокран наглядно видно на рисунке ниже.

В базовой комплектации "Аквасторож" Эксперт Радио 1х25 PRO имеется 2 проводных датчика протечки ЭКСПЕРТ. Проводные датчики протечки «Аквасторож» состоят из контактной пластины (сенсора) с позолоченными электродами, донышка и декоративного колпачка. В комплекте с датчиком поставляется соединительный провод.

Датчики реагируют только на затекание воды под контактную пластину. Чтобы система среагировала на попадание воды, необходимо, чтобы под декоративным колпачком образовалась лужица воды (от 10 мл). На брызги, попадающие на декоративный колпачок без образования лужицы, система не реагирует.

Контроллеры «Аквасторож» ЭКСПЕРТ поддерживают два типа проводных датчиков – ЭКСПЕРТ и КЛАССИКА.

Датчик «ЭКСПЕРТ» – датчик протечки с обратной связью (постоянно обменивается сигналом с контроллером о своём присутствии). Имеет 1 разъем для подключения.

Датчик «КЛАССИКА» – датчик протечки без обратной связи, но с возможностью подключения к другому датчику «Аквасторож» (по схеме "Ёлочка"). Имеет 3 разъема для подключения. Датчики "Классика" в этот комплект не входят.

К контроллеру ЭКСПЕРТ можно подключить до 5 проводных дачиков "Эксперт" по схеме "Звезда", т.е. каждый конечный датчик подходит к контроллеру (последовательное подключение). Также, в контроллере ЭКСПЕРТ предусмотрена возможность подключения датчиков "Классика", через специальный отдельный разъем (разъем №0). При схеме подключения "Ёлочка" можно подключить до 500 датчиков "Классика".

Возможно комбинированное подключение датчиков «КЛАССИКА» и «ЭКСПЕРТ» в одну цепь с контролем обрыва цепи. К каждому разъему № 1-5 (кроме разъема № 0) можно подключить цепь из датчиков серии «КЛАССИКА» (до 100 штук) с конечным датчиком серии «ЭКСПЕРТ». При таком подключении защита сработает при обрыве любого участка провода, либо при выходе из строя любого датчика, как «ЭКСПЕРТ», так и «КЛАССИКА».

Датчики протечки устанавливаются в непосредственной близости от водопровода и санитарно-технических приборов (за унитазом, под раковиной и т.п.). Каждый датчик комплекта "Эксперт Радио PRO" снабжен электропроводом с разъемом подключения, в комплекте 2 провода с длиной 2 м и 6 м. Благодаря небольшим размерам, датчик можно установить в любом, даже труднодоступном, месте.



В базовой комплектации "Аквасторож" Эксперт Радио 1х25 PRO имеется 2 беспроводных датчика протечки. Радиодатчик протечки предназначен для обнаружения протечки воды. Он снабжен звуковым динамиком, включающимся при обнаружении залива. Радиодатчик протечки работает от 2 батареек типа "ААА" (R03), батарейки входят в комплект поставки.

Беспроводные датчики протечки «Аквасторож» состоят из: основного корпуса, контактной пластины и крепления датчика.

В основном корпусе датчика находятся: электронные составляющие, антенна и элементы питания.

Контактная пластина с позолоченными электродами предназначена для контакта с водой для обнаружения протечки (залива помещения).

Крепление датчика выполняет роль фиксатора пластины, а также используется как основной элемент для крепления к полу винтом-саморезом в случае фиксированного монтажа датчика.



Датчики протечки устанавливаются в непосредственной близости от водопровода и санитарно-технических приборов (за унитазом, под раковиной и т.п.). Датчики реагируют только на затекание воды под контактную пластину. Чтобы система среагировала на попадание воды, необходимо, чтобы под радиодатчиком образовалась лужица воды (от 10 мл). На брызги, попадающие на корпус без образования лужицы, система не реагирует. В стандартной комплектации, к радиобазе набора  "Аквасторож" Эксперт Радио 1х25 PRO можно подключить до 8 радиодатчиков. Благодаря небольшим размерам, датчик можно установить в любом, даже труднодоступном, месте.

Один из радиодатчиков комплекта  "Аквасторож" Эксперт Радио 1х25 PRO может не только выполнять функции датчика протечки, но также является РАДИОКНОПКОЙ (беспроводной кнопкой) для управления электрокранами. В радиокнопке "Аквасторож" предусмотрен звуковой сигнал при нажатии на кнопки и при выполнении команд. Беспроводной датчик-радиокнопка  работает от 2 батареек типа "ААА" (R03), батарейки входят в комплект поставки.

Радиокнопка – пульт дистанционного управления системой «Аквасторож». Позволяет дистанционно включать и отключать водоснабжение квартиры или дома. Устанавливается в любом месте, например, на стене у входной двери или на первом этаже частного дома в том случае, когда контроллер системы «Аквасторож» установлен в подвале. Идеальное решение для пользователей, привыкших перекрывать водоснабжение при покидании квартиры или дома.



Внешнее отличие датчика с функцией радиокнопки от обычного радиодатчика заключается в красном цвете проводов, соединяющих корпус датчика с контактной пластиной. У обычного радиодатчика цвет этих проводов серый.

Важной особенностью системы "Аквасторож" является простая возможность улучшения функционала и расширения возможностей комплекта. Благодаря модульной конструкции блока управления, к нему можно подключать большое количество дополнительных модулей, кранов и датчиков. Поэтому, если потребителя перестал удовлетворять набор функций имеющегося комплекта, или возникла необходимость в дополнительных датчиках или электрокранах, нет необходимости в покупке нового комплекта. Достаточно приобрести необходимый модуль или дополнительный датчик(кран) и просто подключить его(их) к существующей системе защиты от квартирных потопов АКВАСТОРОЖ.
